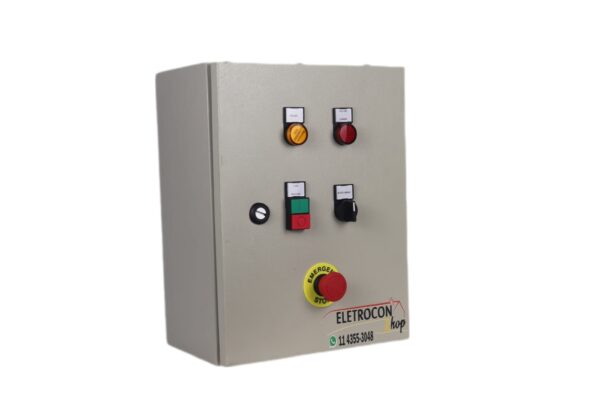

Painel Estrela Triângulo 15CV 40A 220V Trifásico

Descrição:

O Painel de Comando Estrela Triângulo 15CV 40A 220V Trifásico é desenvolvido para realizar a partida de motores elétricos trifásicos com potência de até 15CV (cavalos-vapor), utilizando a configuração estrela-triângulo. Este método reduz a corrente de partida em aproximadamente três vezes, protegendo tanto o motor quanto a rede elétrica contra picos de corrente. É ideal para aplicações industriais que exigem partidas suaves e proteção adicional para os motores.

Função do Painel:

• Efetuar a partida de motores elétricos trifásicos de forma segura e eficiente através do método estrela-triângulo.

• Proteger o motor contra sobrecargas e falta de fase.

• Indicar visualmente o status de funcionamento através de sinalizadores luminosos.

• Permitir o acionamento e parada de emergência do sistema.

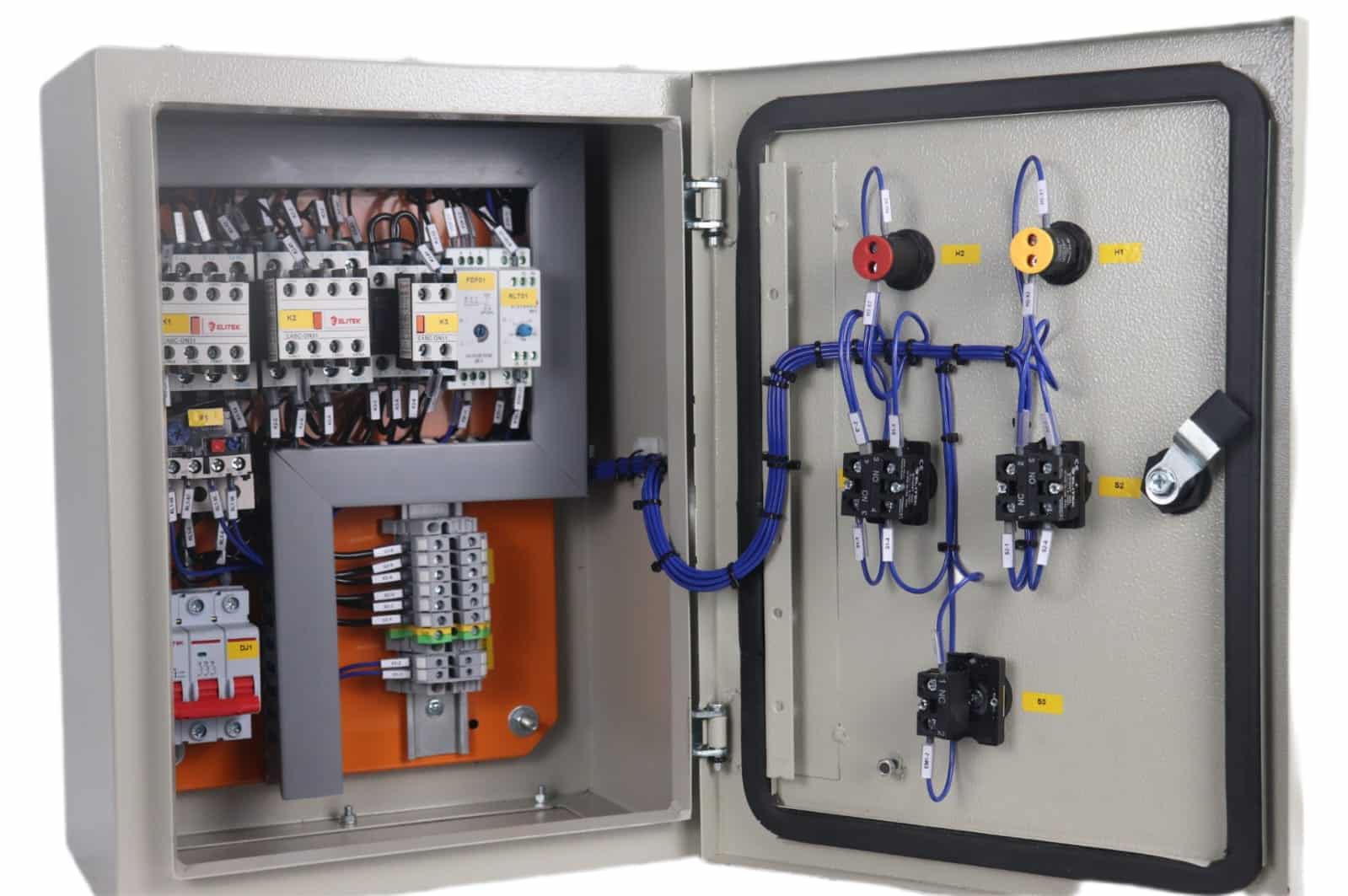

Componentes que compõem o Painel:

• Caixa de comando 40x30x20 cm: Estrutura robusta que abriga todos os componentes de comando e proteção.

• Canaleta 30×50 mm (2 metros): Organização e proteção dos cabos internos, garantindo um acabamento limpo e seguro.

• Trilho DIN 35mm (2 metros): Suporte para a fixação dos componentes modulares.

• Cabos 6mm² e 0,75mm²: Condução elétrica para alimentação dos componentes de potência e comando.

• Terminais tubulares simples e de 6mm amarelos: Garantem conexões elétricas firmes e seguras.

• Luvinhas com identificação e plaquetas de identificação para botões: Facilitam a manutenção e identificação rápida dos circuitos e comandos.

• Contatores de potência 25A e 18A (220V): Responsáveis pela comutação da corrente elétrica durante a partida do motor (estados estrela e triângulo).

• Relé de sobrecarga 30~40A: Protege o motor contra sobrecorrentes prolongadas.

• Mini Disjuntor 3P 63A: Proteção geral contra curtos-circuitos e sobrecargas.

• Relé de falta de fase: Monitora a presença das três fases, desligando o sistema em caso de falha.

• Relé temporizador: Controla o tempo de comutação entre estrela e triângulo.

• Bornes 6mm com postes finais e tampas de fechamento: Organização segura das conexões elétricas internas.

• Sinaleiros 220V (Amarelo e Vermelho): Indicam visualmente o estado de operação e falhas.

• Botão cogumelo (emergência): Permite parada imediata do sistema em situações de risco.

• Chave seletora 2P: Permite a seleção entre modos de operação ou acionamento.

• Prensa cabo de 1 polegada: Garante a vedação e segurança na entrada dos cabos elétricos.

Características Gerais:

• Tensão de operação: 220V Trifásico

• Corrente máxima: 40A

• Potência máxima do motor: 15CV

• Sistema de partida: Estrela-Triângulo

• Montagem profissional seguindo normas de segurança NR10 e boas práticas de instalações elétricas.

• Acabamento interno organizado, proporcionando facilidade para futuras manutenções.

Personalização:

Caso seja necessário alterar alguma característica do painel — como corrente, tensão, tipo de proteção, tamanho da caixa, entre outros — entre em contato conosco! Desenvolvemos painéis sob medida para atender às necessidades específicas do seu projeto.
